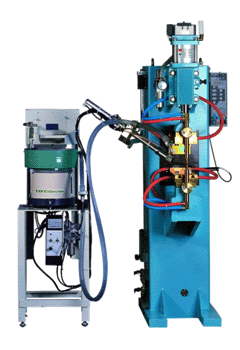

焊接性能毋庸置疑,维修环保细致周到。
整机结构 独树风格
机体按抗冲击、抗振性和高刚性设计,经机械精细加工,满足各构件的精确安装和负载强度。
电极加压 平稳快速
铝合金缸筒、低阻尼密封圈、轻摩擦环组合气缸,配以外先导大流量电磁换向阀,响应速度更快和极灵敏的随动性能,获得极高的打点速度。
绝缘防护 安全可靠
二次侧回路采用加压气缸缸座与上机臂绝缘方式,便于在下座直接安装焊接工装,不须担心造成短路,简单实用。
焊接电源 节能高效
主焊接回路采用全内水冷的阻焊变压器和水冷大功率可控硅元件,输出电力强劲。
电气控制 精准稳定
可与多种数字控制器或微电脑控制器灵活配置。以满足各种高、中、低焊接需要。
冷却方式 节约实用
冷却水回路设有各自独立流量显示器和流量调节,总进水口装有水过滤器,防止水路堵塞。
气路系统 优选配置
高实效的气路布局,最大限度减少气路阻尼和气源损耗,主要气动元器件均采用进口优质品牌,寿命长,可靠性高。
使用可靠 维护方便
设备操控简单,人机工程设计,调整、注油、维护、保养轻松完成。
项目(单位) \ 型号 |
DN-25 |
额定容量 |
kVA |
25 |
额定初级电压 |
V |
380 |
额定频率 |
Hz |
50/60 |
最大短路电流 |
A |
13500 |
负载持续率 |
% |
50 |
最大焊接输入 |
kVA |
45 |
臂伸尺寸 |
mm |
220*500 |
最大加压力 |
N |
3900 |
电极行程 |
mm |
60 |
冷却水流量 |
L/min |
4 |
重量 |
kg |
220 |
电极头 |
mm |
φ13 |
电极握杆 |
mm |
φ20X190 |
电极臂 |
mm |
φ50X320 |
凸焊台 |
mm |
/ |
焊接能力(低碳钢二块叠焊)
|
/ |
2.0+2.0 |
|
项目(单位) \ 型号 |
D(T)N-40 |
D(T)N-63 |
D(T)N-80 |
额定容量 |
kVA |
40 |
63 |
80 |
额定初级电压 |
V |
380 |
380 |
380 |
额定频率 |
Hz |
50/60 |
50/60 |
50/60 |
最大短路电流 |
A |
17500 |
22000 |
27000 |
负载持续率 |
% |
50 |
50 |
50 |
最大焊接输入 |
kVA |
73 |
122 |
166 |
臂伸尺寸 |
mm |
220*500 |
220*500 |
220*460 |
最大加压力 |
N |
6000 |
6000 |
6000 |
电极行程 |
mm |
60 |
60 |
60 |
冷却水流量 |
L/min |
4 |
4 |
10 |
重量 |
kg |
280 |
340 |
380 |
电极头 |
mm |
φ16 |
φ16 |
φ16 |
电极握杆 |
mm |
φ25X200 |
φ25X200 |
φ25X200 |
电极臂 |
mm |
φ60X200 |
φ60X200 |
φ60X200 |
凸焊台 |
mm |
110*130 |
110*130 |
120*130 |
焊接能力
(低碳钢二块叠焊) |
/ |
3.0+3.0 |
3.5+3.5 |
4.0+4.0 |
|
项目(单位) \ 型号 |
D(T)N-100 |
D(T)N-150 |
D(T)N-200 |
额定容量 |
kVA |
100 |
150 |
200 |
额定初级电压 |
V |
380 |
380 |
380 |
额定频率 |
Hz |
50/60 |
50/60 |
50/60 |
最大短路电流 |
A |
31500 |
37000 |
42000 |
负载持续率 |
% |
50 |
14 |
14 |
最大焊接输入 |
kVA |
222 |
296 |
386 |
臂伸尺寸 |
mm |
220*460 |
250*450 |
250*450 |
最大加压力 |
N |
6000 |
10000 |
10000 |
电极行程 |
mm |
60 |
100 |
100 |
冷却水流量 |
L/min |
10 |
12 |
12 |
重量 |
kg |
400 |
600 |
790 |
电极头 |
mm |
φ16 |
φ20 |
φ20 |
电极握杆 |
mm |
φ25*200 |
φ32*260 |
φ32X260 |
电极臂 |
mm |
φ60X200 |
φ80X240 |
φ80X240 |
凸焊台 |
mm |
120*130 |
150*160 |
150*160 |
焊接能力
(低碳钢二块叠焊) |
/ |
4.5+4.5 |
5.5+5.5 |
6.0+6.0 |
|

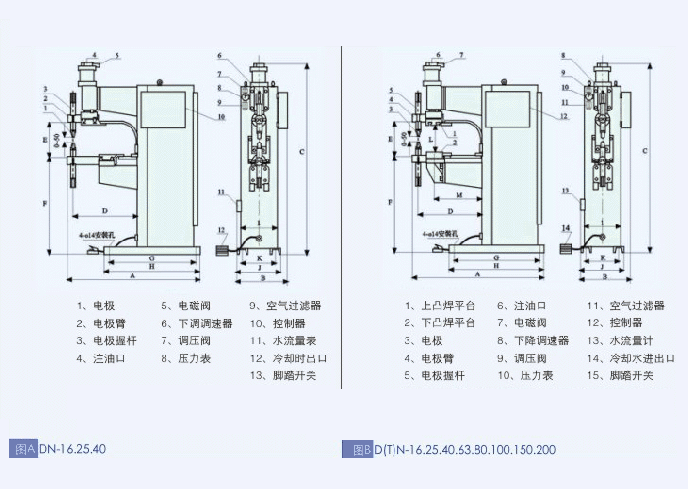

外形尺寸图
